产品介绍

TBBW系列高压线路无功补偿智能装置，主要适用在10kV(或6kV)配电线路上和用户端，可安装在架空线路线杆上，最高工作电压12kV。作为提高功率因数，降低线路损耗，节约电能，改善电压质量之用。实现对无功量的自动补偿，使电能质量和补偿数量达到最佳值。也可以用于小型化终端变电所10kV(或6kV)母线无功补偿。

该装置由电容器专用真空开关与微机智能控制器配套，按线路的无功需求量及功率因数大小，自动投切电容器组。实现对无功量的自动补偿，使电能质量和补偿容量达到最佳值;并设有自动保护措施，保证了开关和电容器的安全运行。装置具有自动化程度高，开断可靠性能好，无需调试，安装方便，节能降损效果明显等优点。是目前高压线路无功补偿电容器组自动投切的理想产品。能满足电力系统智能化要求。

结构及工作原理

装置结构

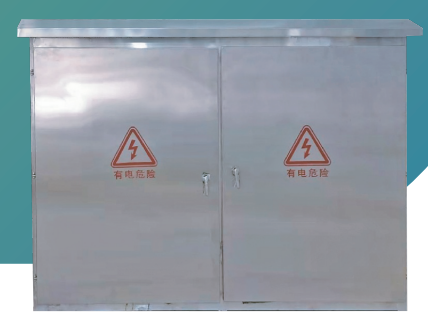

装置由高压电容器投切装置、微机自动控制箱、户外开启式电流传感器、跌落式熔断器、氧化锌避雷器等组成。高压电容器投切装置采用一体化箱式结构，即将全膜高压并联电容器、电容器专用(真空)投切开关、电源电压互感器、电容器保护电流互感器(非电源侧取样电流互感器)等元器件组装在一个箱体内，现场安装方便。投切装置与微机自动控制箱之间使用航空电缆进行连接，确保有足够的安全距离，在不对主设备进行停电时，即可在控制器上操作，提供操作的安全性、方便性。
