产品介绍

近年来，随着计算机应用技术的普及和电力科技水平的提高，一些电力部门和科研院所相继开发和研制了用于10千伏母线补偿电容器的自动投切装置，即把变电所主变分接头的调节与电容器投切进行综合考虑，既保证电压合格率，又保证电容器最大投入。

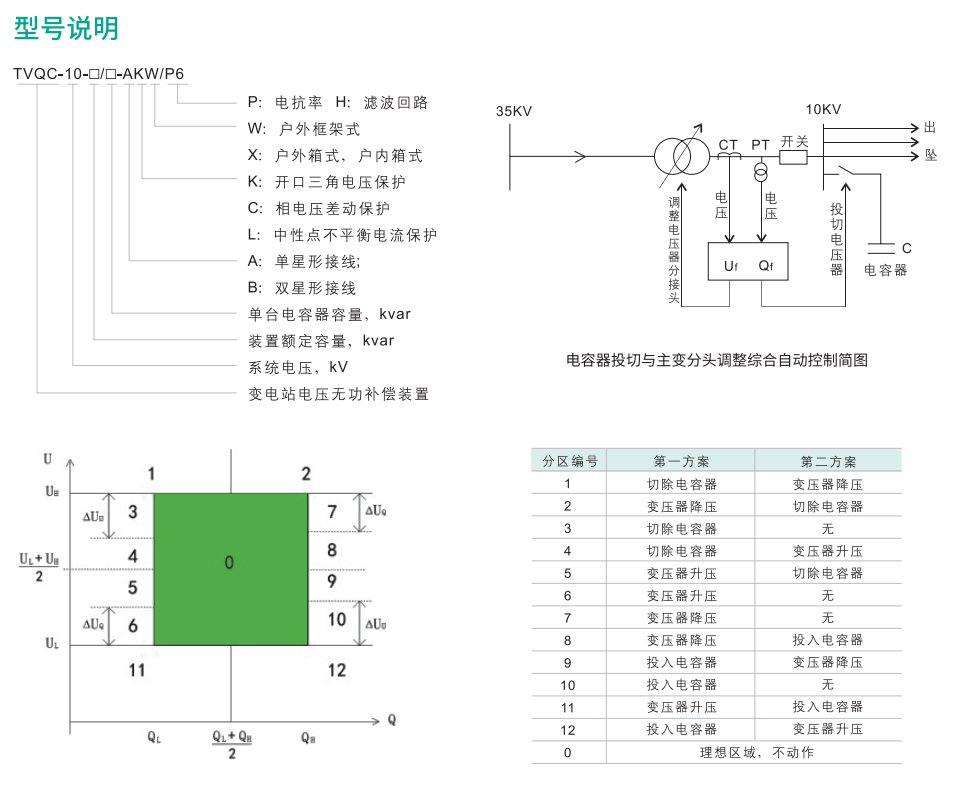

装置原理和组成

能够实现电压、无功综合自动控制或单独自动控制功能。

能够自动判断变电站的各种运行方式。

调压功能:可通过BCD码或一一对应方式显示调压档位信息，具有同步调整和防滑档功能。

按照系统谐波含量或客户要求配置适当电抗率的串联电抗器，以抑制合闸涌流、抑制谐波对电容器运行的影响。

保护功能:配置电容器组专用微机保护单元，能够实现过电压、低电压、两段过流、零序电压、差电流等保护。

自动放电:每组均配置放电线圈，保证在电容器断电5S内将电容器组的剩余电压降至50V以下。

记录功能:可分别记录50条运行记录和事故信息。

统计功能:可统计调压分接头和电容器组开关的动作次数。

报警功能:具有PT断线、过电压、低电压、主变过流、变压器本体和有载调压开关轻瓦斯报警保护功能。

通讯功能:具有RS232、485、422通信接口实现与中央监测站的通信，实现"四遥”功能。

具有"软件电子狗"和"硬件电路故障保护电路”，抗干扰能力强。

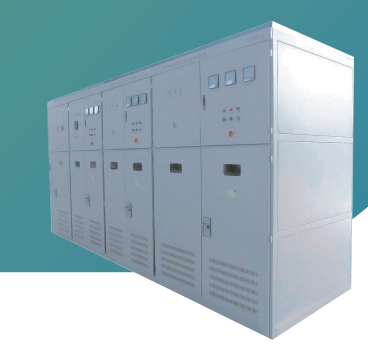

有柜式、框架式、集合式三种安装形式。
