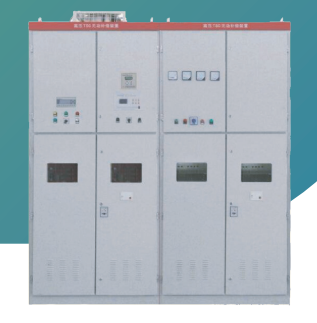

产品介绍

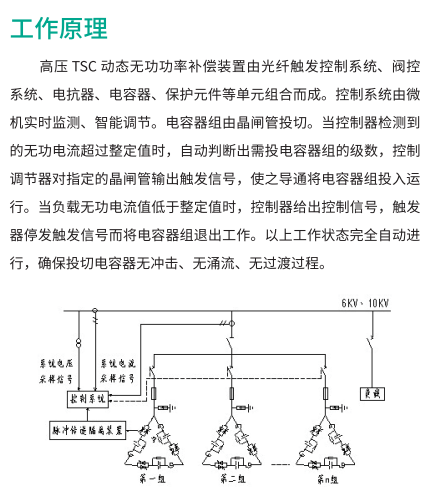

高压TSC动态无功功率补偿装置采用全数字化智能控制系统，利用大功率晶闸管串联组成高压交流无触点开关，可实现对多级电容器组的快速过零投切。高压TSC动态无功功率补偿装置响应时间小于等于20ms,对冲击负荷、时变负荷能够实时监测、动态补偿，实现功率因数补偿至0.9以上的目标;同时该产品吸收国外先进技术，解决了现有补偿方式调压复杂、控制开关易受冲击、使用寿命短等缺点，具有动态补偿无功功率和稳定系统电压的双重功能，技术水平国内领先。该产品同时具有显著降低网损、节约电能，提高供电质量等特点，可给用户带来巨大的经济效益和社会效益。

技术参数

符合标准:DL/T604-1996高压并联电容器装置订货技术条件系统标称电压:6kV,10kV

额定频率:50HZ

动态响应时间:≤20ms

控制电源输入电压:380V土5%

相数:3相

电容器组模块推荐值:300、600、750、900、1000、1200,1500,1800,3000kvar

电容器接线方式:入型

电抗器模块电抗率推荐值:6%、13%功率因数:补偿后在0.9以上

柜体防护等级:IP20
