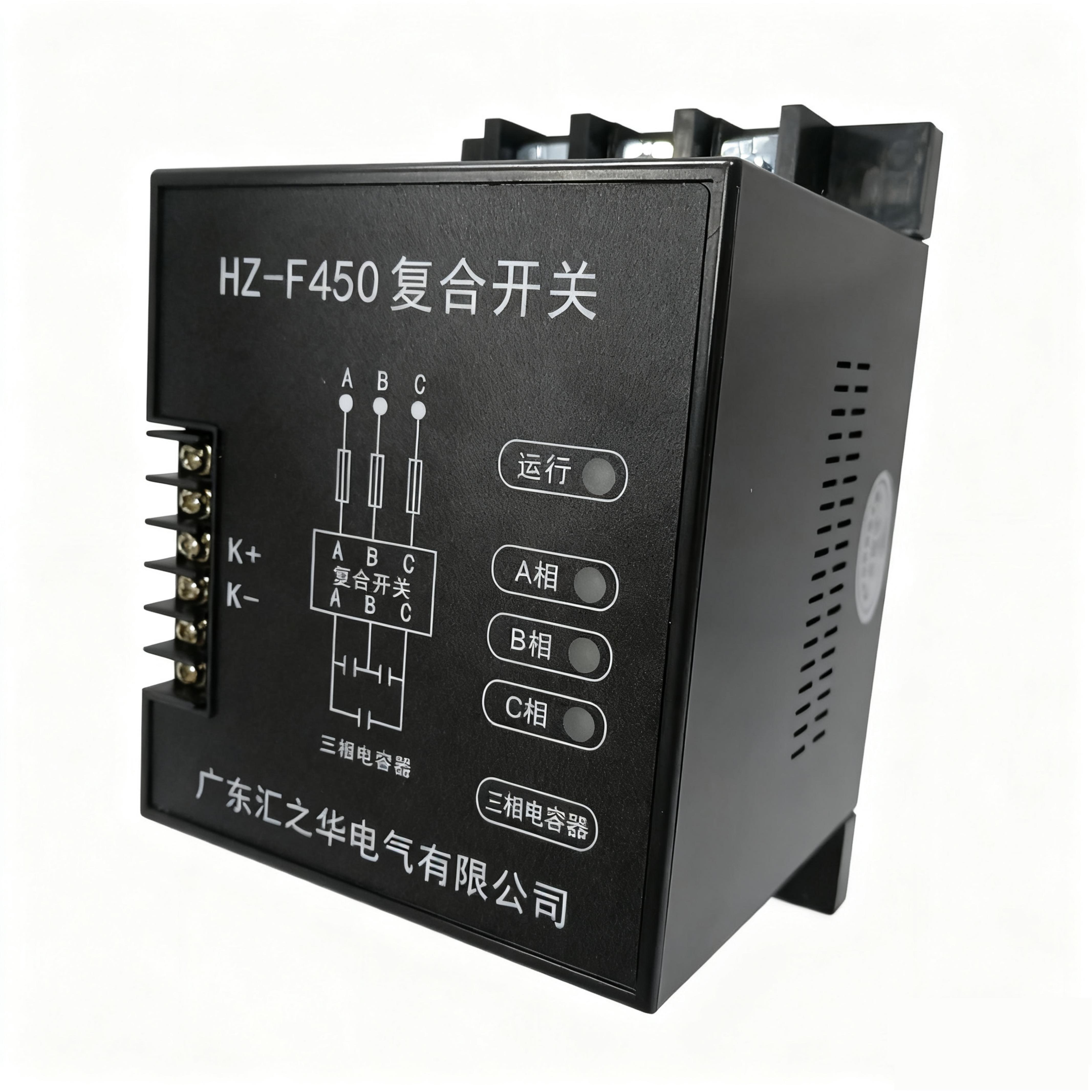

复合开关

我公司复合开关是用于低压电力电容器通断控制的理想产品,其通过检测外部控制信号来投入或切除电容器,并开创性地增加数据通讯功能,大大降低了成套接线的复杂程度。

其主要优点有:自动寻找电压过零点投入、寻找电流过零点切除,实现无涌流投切;采用磁保持继电器,功耗低、无谐波注入;具备完善的自诊断和保护功能,实现电压异常保护、缺相保护、故障自诊断等。


性能特点


1.产品型号及含义




型号配置表



补偿方式

型号

额定电流(A

配置电容器容量(kvar



三相共补

FK--100

100A

0.45kV50及以下

FK--60

60A

0.45kV30及以下

FK--45

45A

0.45kV20及以下



单相分补

FK-Y-100

100A

0.25kV45及以下

FK-Y-60

60A

0.25kV30及以下

FK-Y-45

45A

0.25kV20及以下



2.技术参数

2、1   额定工作电压:  AC380V/AC220V;

2、2   控制电容容量:三相≤50kvar,△型接法;

单相≤15kvar,Y型接法;

2、3   额定电流:  100A/60A/45A;

2、4   使用寿命:  200万次;

2、5 功耗:≤1.5W;

2、6   接触降压:≤100mV;

2、7   开关耐压:≥2500V;

2、8   响应时间:≤100ms;

2、9   每次接通与关断间隔:≥1s;


3.主要技术特点


(1)过零投切

复合开关的基本工作原理是实现电压过零导通和电流过零切断。

(2)低功耗

由于采用磁保持继电器,控制装置只在投切动作瞬间耗电;且由于磁保持继电器的触点接触电阻小,因而不发热,这样就不用外加散热片或风扇,降低损耗。对同机运行的其它电器不造成危害,真正达到了节能降耗的目的。

(3)采用单片机控制投切,并智能监控继电器以及输入电源和负载的运行状况,从而具备完善的保护功能:

 电源电压缺相保护:系统电压供电时,开关拒绝合闸;合闸后若出现缺相则自动分闸;

 自动判断故障保护:系统自动监控磁保持继电器的运行状态,若出现故障,开关拒绝合闸,接通之后故障则自动分闸;

 空载保护:未接负载时,开关拒绝合闸;

 停电保护:合闸之后遇到突然停电时,开关自动跳闸断开。

 (4)输入信号与电容投切开关光电隔离,并带485通讯控制。即可与常规控制器通用,又可以与我公司的控制器(485通讯)配套使用。而且采用485通讯控制,接线简单,用户安装调试方便。

 (5)抗干扰能力强,工作安全可靠。


四、使用前注意事项

1、接线

(1)交流输入、输出严禁接反;

(2)直流控制方式:电平信号输入极性要连接无误;

(3)交流控制方式:请确认控制电压;

(4)485通讯控制方式:数据线插接正确、到位;

(5)必须注意开关与所接电容器容量匹配合适;

(6)电源主回路A、B、C三相相序必须接正确。

2、指示灯显示

序号

指示灯

常亮

闪烁

熄灭

1

共补

A

投入

开机自检延时

电容放电延时

可投入

分补

ABC

2

电源

正常

——

未上电

3

通讯

——

通讯正常

通讯异常

4

连接

组网成功

——

未组网

5

故障

故障

——

正常


注:1、左侧第四盏灯为预留灯,不亮;2.开机A(B、C)闪烁为自检。

    3.通讯灯和连接灯只在RS485通讯控制的状态下闪烁或点亮。


五、操作方法

1、开机自检功能

(1)开机自动检测电容投切开关状态,自动恢复正常工作状态。

(2)电源灯常亮或闪烁均为复合开关正常工作状态;

A、B、C灯给入外控信号时,会对应点亮,共补只亮A灯;

故障灯在复合开关自检错误时,会亮红色灯。

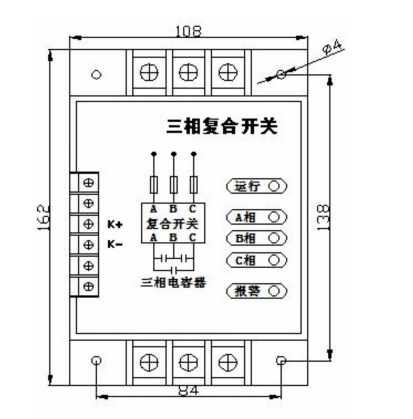

六、安装


外形尺寸:165mm*114mm*86.5mm

固定尺寸:150mm*99mm


七、控制回路示意图



注解:为外接开关,一般无需接线;

COM接直流12V正极,K1端接负极,可触发复合开关投切;

同理K2,K3亦可单独触发(需参照分补外控型连接零线);



八、接线图

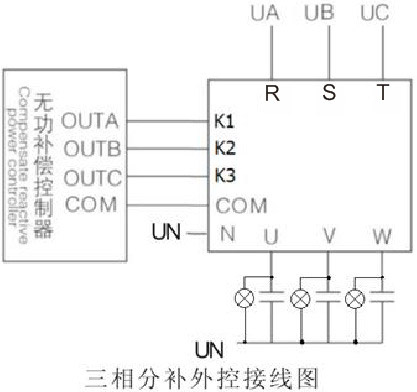

1、外控型




2、通讯控制型






友情提示:外控连接方式和通讯连接方式不可同时使用

注:本产品执行GB14048.4


九、常见故障及排除方法


常见问题

可能出现的问题

处理方法

通讯网络错误

通讯线路连接不正确或不可靠

检查通讯线路是否有问题

未投外接指示灯亮

电源相序与产品上的标识不一致,指示灯公共端部是接在B相上

确保电压相序与产品上的标识一致


注意事项:

1) 电源线径必须满足要求、连接螺丝应上紧,避免发热损坏产品;

2) 线头必须使用接线端子,并用合适的压线设备制作。
